Şablon Eşleştirme

Hedefler

Bu bölümde öğrenecekleriniz:

• Şablon eşleştirme kullanarak bir görüntüdeki nesneleri bulmak
• Şu fonksiyonları göreceksiniz: cv2.matchTemplate(), cv2.minMaxLoc()

Teori

Şablon eşleştirme, bir şablon görüntüsünün daha büyük bir görüntü içindeki konumunu araştırmak ve bulmak için kullanılan bir yöntemdir. OpenCV bu amaç için cv2.matchTemplate() fonksiyonuna sahiptir. Bu fonksiyon, şablon görüntüyü girdi görüntüsü üzerinde kaydırır (2B konvolüsyona benzer şekilde) ve şablon ile şablonun altındaki girdi görüntüsü yamasını karşılaştırır. OpenCV’de birçok karşılaştırma yöntemi uygulanmıştır. Sonuç olarak her piksel değerinin şablonla ne kadar eşleştiğini gösteren gri tonlamalı bir görüntü döner.

Girdi görüntüsü (W x H) boyutundaysa ve şablon görüntü (w x h) boyutundaysa, çıktı görüntüsü (W-w+1, H-h+1) boyutunda olacaktır. Sonucu aldıktan sonra en yüksek/en düşük değerin nerede olduğunu bulmak için cv2.minMaxLoc() fonksiyonunu kullanabilirsiniz. Bu değeri dikdörtgenin sol üst köşesi olarak alın ve (w, h) değerlerini dikdörtgenin genişliği ve yüksekliği olarak kullanın. O dikdörtgen şablonunuzun bölgesidir.

Not: cv2.TM_SQDIFF karşılaştırma yöntemini kullanıyorsanız minimum değer en iyi eşleşmeyi verir.

OpenCV’de Şablon Eşleştirme

Örnek olarak Messi’nin fotoğrafında yüzünü arayacağız. Bu amaç için aşağıdaki şablonu oluşturduk:

Sonuçların nasıl göründüğünü görmek için tüm karşılaştırma yöntemlerini deneyelim:

import cv2 as cv
import numpy as np
from matplotlib import pyplot as plt

img = cv.imread('messi5.jpg', cv.IMREAD_GRAYSCALE)
assert img is not None, "Dosya okunamadı, os.path.exists() ile kontrol edin"
img2 = img.copy()
template = cv.imread('template.jpg', cv.IMREAD_GRAYSCALE)
assert template is not None, "Dosya okunamadı, os.path.exists() ile kontrol edin"
w, h = template.shape[::-1]

# Karşılaştırma için 6 yöntemin listesi
methods = ['TM_CCOEFF', 'TM_CCOEFF_NORMED', 'TM_CCORR',
            'TM_CCORR_NORMED', 'TM_SQDIFF', 'TM_SQDIFF_NORMED']

for meth in methods:
    img = img2.copy()
    method = getattr(cv, meth)

    # Şablon eşleştirmeyi uygula
    res = cv.matchTemplate(img, template, method)
    min_val, max_val, min_loc, max_loc = cv.minMaxLoc(res)

    # TM_SQDIFF veya TM_SQDIFF_NORMED ise minimum değeri al
    if method in [cv.TM_SQDIFF, cv.TM_SQDIFF_NORMED]:
        top_left = min_loc
    else:
        top_left = max_loc
    bottom_right = (top_left[0] + w, top_left[1] + h)

    cv.rectangle(img, top_left, bottom_right, 255, 2)

    plt.subplot(121), plt.imshow(res, cmap='gray')
    plt.title('Eşleştirme Sonucu'), plt.xticks([]), plt.yticks([])
    plt.subplot(122), plt.imshow(img, cmap='gray')
    plt.title('Tespit Edilen Nokta'), plt.xticks([]), plt.yticks([])
    plt.suptitle(meth)

    plt.show()

Sonuçlara bakın:

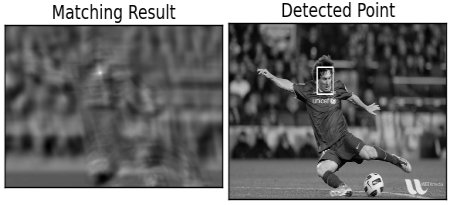

• cv2.TM_CCOEFF

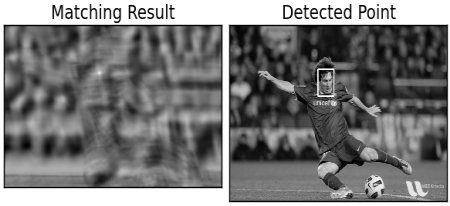

• cv2.TM_CCOEFF_NORMED

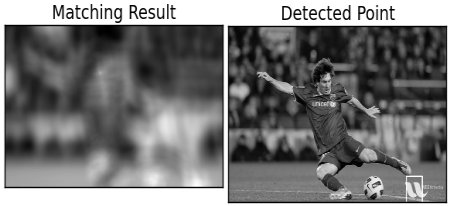

• cv2.TM_CCORR

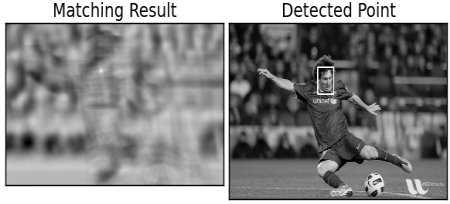

• cv2.TM_CCORR_NORMED

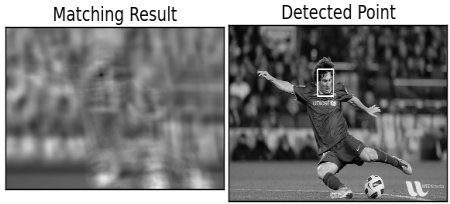

• cv2.TM_SQDIFF

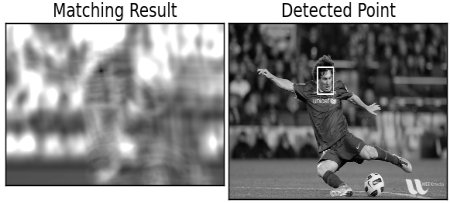

• cv2.TM_SQDIFF_NORMED

Gördüğünüz gibi cv2.TM_CCORR yöntemi beklediğimiz kadar iyi bir sonuç vermemektedir.

Birden Fazla Nesneyle Şablon Eşleştirme

Önceki bölümde Messi’nin yüzünü aradık ve bu yüz görüntüde yalnızca bir kez geçiyordu. Birden fazla kez geçen bir nesne arıyorsanız cv2.minMaxLoc() size tüm konumları vermez. Bu durumda eşik değeri (thresholding) kullanırız. Bu örnekte ünlü Mario oyununun ekran görüntüsünü kullanarak içindeki paraları bulacağız:

import cv2 as cv
import numpy as np
from matplotlib import pyplot as plt

img_rgb = cv.imread('mario.png')
assert img_rgb is not None, "Dosya okunamadı, os.path.exists() ile kontrol edin"
img_gray = cv.cvtColor(img_rgb, cv.COLOR_BGR2GRAY)
template = cv.imread('mario_coin.png', cv.IMREAD_GRAYSCALE)
assert template is not None, "Dosya okunamadı, os.path.exists() ile kontrol edin"
w, h = template.shape[::-1]

res = cv.matchTemplate(img_gray, template, cv.TM_CCOEFF_NORMED)
threshold = 0.8
loc = np.where(res >= threshold)
for pt in zip(*loc[::-1]):
    cv.rectangle(img_rgb, pt, (pt[0] + w, pt[1] + h), (0, 0, 255), 2)

cv.imwrite('res.png', img_rgb)

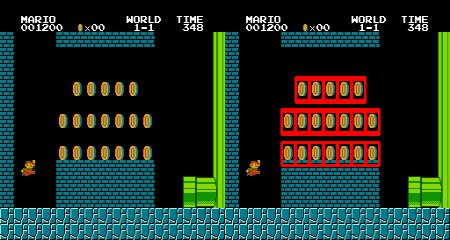

Sonuç:
