Poz Tahmini

Hedefler

Bu bölümde:

• 3D efektler oluşturmak için calib3d modülünü nasıl kullanacağımızı öğreneceğiz

Temeller

Kamera kalibrasyonu bölümünde kamera matrisini, bozulma katsayılarını vb. bulduk. Bir desen görüntüsü verildiğinde, bu bilgileri kullanarak nesnenin uzaydaki konumunu hesaplayabiliriz: nasıl döndürüldüğü, nasıl yerleştirildiği vb. Düzlemsel bir nesne için Z=0 varsayabiliriz.

Amacımız, satranç tahtasının ilk köşesine 3D koordinat ekseni (X, Y, Z eksenleri) çizmektir. X ekseni mavi, Y ekseni yeşil ve Z ekseni kırmızı renkte olmalıdır.

Önce kalibrasyon sonucundan kamera matrisini ve bozulma katsayılarını yükleyelim:

import numpy as np
import cv2 as cv
import glob

# Önceden kaydedilen veriyi yükle
with np.load('B.npz') as X:
    mtx, dist, _, _ = [X[i] for i in ('mtx', 'dist', 'rvecs', 'tvecs')]

Şimdi köşeleri ve eksen noktalarını alan bir draw fonksiyonu oluşturalım:

def draw(img, corners, imgpts):
    corner = tuple(corners[0].ravel().astype("int32"))
    imgpts = imgpts.astype("int32")
    img = cv.line(img, corner, tuple(imgpts[0].ravel()), (255, 0, 0), 5)
    img = cv.line(img, corner, tuple(imgpts[1].ravel()), (0, 255, 0), 5)
    img = cv.line(img, corner, tuple(imgpts[2].ravel()), (0, 0, 255), 5)
    return img

Şimdi önceki durumda olduğu gibi, sonlandırma kriterleri, nesne noktaları ve eksen noktaları oluşturuyoruz. Eksen noktaları, ekseni çizmek için 3B uzaydaki noktalardır. 3 uzunluğunda eksen çiziyoruz (satranç karesi boyutunda). X eksenimiz (0,0,0)‘dan (3,0,0)‘a, Y ekseni de benzer. Z ekseni (0,0,0)‘dan (0,0,-3)‘e (negatif kameraya doğru çizildiği anlamına gelir):

criteria = (cv.TERM_CRITERIA_EPS + cv.TERM_CRITERIA_MAX_ITER, 30, 0.001)
objp = np.zeros((6 * 7, 3), np.float32)
objp[:, :2] = np.mgrid[0:7, 0:6].T.reshape(-1, 2)

axis = np.float32([[3, 0, 0], [0, 3, 0], [0, 0, -3]]).reshape(-1, 3)

for fname in glob.glob('left*.jpg'):
    img = cv.imread(fname)
    gray = cv.cvtColor(img, cv.COLOR_BGR2GRAY)
    ret, corners = cv.findChessboardCorners(gray, (7, 6), None)

    if ret == True:
        corners2 = cv.cornerSubPix(gray, corners, (11, 11), (-1, -1), criteria)

        # Dönme ve öteleme vektörlerini bul
        ret, rvecs, tvecs = cv.solvePnP(objp, corners2, mtx, dist)

        # 3D noktaları görüntü düzlemine projelendir
        imgpts, jac = cv.projectPoints(axis, rvecs, tvecs, mtx, dist)

        img = draw(img, corners2, imgpts)
        cv.imshow('img', img)
        k = cv.waitKey(0) & 0xFF
        if k == ord('s'):
            cv.imwrite(fname[:6] + '.png', img)

cv.destroyAllWindows()

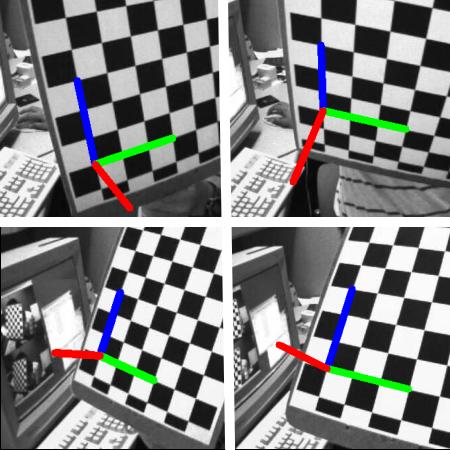

Her eksen 3 kare uzunluğundadır:

Küp Çizme

Küp çizmek istiyorsanız, draw fonksiyonunu ve eksen noktalarını şu şekilde değiştirin:

def draw(img, corners, imgpts):
    imgpts = np.int32(imgpts).reshape(-1, 2)

    # zemin katını yeşil renkte çiz
    img = cv.drawContours(img, [imgpts[:4]], -1, (0, 255, 0), -3)

    # sütunları mavi renkte çiz
    for i, j in zip(range(4), range(4, 8)):
        img = cv.line(img, tuple(imgpts[i]), tuple(imgpts[j]), (255), 3)

    # üst katmanı kırmızı renkte çiz
    img = cv.drawContours(img, [imgpts[4:]], -1, (0, 0, 255), 3)

    return img

axis = np.float32([[0, 0, 0], [0, 3, 0], [3, 3, 0], [3, 0, 0],
                   [0, 0, -3], [0, 3, -3], [3, 3, -3], [3, 0, -3]])

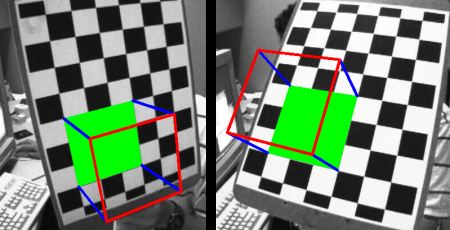

Sonuç:
